| 产品特性：防拆标签 | 是否进口：否 | 产地：东莞 |
| 加工定制：是 | 型号：TD-PA18 | 感应距离：可调cm |
| 规格：44*38.5*12.5mmmm | 芯片：只读卡 | 存储容量：1bits |
| 读写时间：1MS | 封装材料：塑胶 | 擦写寿命：100000次 |
| 应用范围：仓库、资产、货架 | 载波频率：高频射频卡 | 供电方式：有源卡 |
| 品牌：台鼎 | 产品重量：约22g | 防水等级：不可浸泡 |
| 待机电流：无 | 工作电压：3V | 工作频率：2.4GHz-2.5GHz |
| 电池：CR2032（带引脚） | 电池使用寿命：2-3年 | 是否有防拆：物理防拆 |
TD-PA18铅封标签可具备多个工作频率。2.4GHz可以远距离识别，使安全性更高。标签卡自发发射信号，无需触发就可以被RFID远距离读头识别。
规格参数

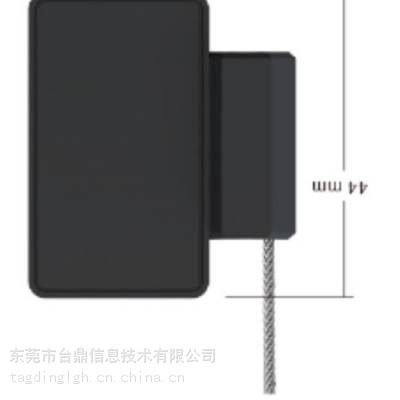

外形尺寸 | 44*38.5*12.5mm |
产品材质 | 塑料 |
产品重量 | 约22g |
防水等级 | 不可浸泡 |
待机电流 | 下图 |
工作电压 | 3V |
工作频率 | 2.4GHz-2.5GHz |
电池 | CR2032（带引脚） |
电池使用寿命 | 2-3年 |
是否有防拆 | 物理防拆 |
实测（工作/静态）电流
使用说明
铅封标签出厂默认工作为关闭状态，需要用户在使用时用针状尖锐物体顶开关（如上图）标签才处于工作状态，开启之后不可关闭。
使用注意：铅封标签钢丝绳穿过孔之后不可反拉解开。
读卡器发回数据格式定义：
数据包的定义：
1、数据包格式(共40字符)
名称 | 头标志 | 设备编号 | 设备日期时间 | 标签号码 | 标志位 | 标志位数据 | 校验和 |
描述 | # | 十六进制 | 十进制 | 十进制 | 任意 | 十六进制 | * |
字符数 | 1 | 8 | 12 | 10 | 1 | 6 | 2 |
2、数据包详细介绍：
序号 | 定义 | 说明 |
1 | 头标志 | ‘#’ |
2 | 设备ID7(H) |
内容格式：十六进制字符格式 设备类型、设备编号或者场地编号，可自行修改（进入设备管理页面可进行修改） （此数据指是读卡器的设备编号，而非腕带的编号） |
3 | 设备ID6(H) | |
4 | 设备ID5(H) | |
5 | 设备ID4(H) | |
6 | 设备ID3(H) | |
7 | 设备ID2(H) | |
8 | 设备ID1(H) | |
9 | 设备ID0(H) | |
10 | 年高位（D） | 内容格式：十进制字符格式 时间 年月日时分秒
|
11 | 年低位（D） | |
12 | 月高位（D） | |
13 | 月低位（D） | |
14 | 日高位（D） | |
15 | 日低位（D） | |
16 | 时高位（D） | |
17 | 时低位（D） | |
18 | 分高位（D） | |
19 | 分低位（D） | |
20 | 秒高位（D） | |
21 | 秒低位（D） | |
22 | 卡号***0位（D） | 卡号 内容格式：十进制字符格式 腕带的2.4G卡号
|
23 | 卡号第9位 （D） | |
24 | 卡号第8位 （D） | |
25 | 卡号第7位 （D） | |
26 | 卡号第6位 （D） | |
27 | 卡号第5位 （D） | |
28 | 卡号第4位 （D） | |
29 | 卡号第3位 （D） | |
30 | 卡号第2位 （D） | |
31 | 卡号***位（D） | |
32 | 功能标志位（C） | 内容格式：任意字符，标志位大写字符电量正常，标志位小写字母低电量 A/a：定位功能，标签数据1里表示标签采集到的低频定位地址码， B/b：拆除报警功能 S/s：报警功能，标签数据1值为01表示求救报警、02表示加速度报警 H/s：心率功能，标标签数据1里表示标签采集到的心率、数据2表示血氧值。 （标红的部分不适用于该产品） |
33 | 标签数据1 | |
34 | ||
35 | 标签数据2 | |
36 | ||
37 | 标签数据3 | RSSI信号强度值，高半字节0~F表示 信号强度，超小值信号***，低半字节1~4表示对应的通道号 |
38 | ||
39 | 校验和的高4位(H) | 内容格式：十六进制字符格式 检验和字节，将前面38个字符的十六进值加起来，再加上这里的校验码值，合并的和尾部字节值为零 |
40 | 校验和的低4位(H) |
3、校验和举例：
举例：#000000011504180808090022046518E990000C2
根据以上的举例，校验码验证方法如下：
序号 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 32 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
字符 | # | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 5 | 0 | 4 | 1 | 8 | 0 | 8 | 0 | 8 | 0 | 9 | 0 | 0 | 2 | 2 | 0 | 4 | 6 | 5 | 1 | 8 | E | 9 | 9 | 0 | 0 | 0 | 0 | 7 | D |
16进制 | 23 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 31 | 31 | 35 | 30 | 34 | 31 | 38 | 30 | 38 | 30 | 38 | 30 | 39 | 30 | 30 | 32 | 32 | 30 | 34 | 36 | 35 | 31 | 38 | 45 | 39 | 39 | 30 | 30 | 30 | 30 | 7D | |
运算方法 | 校验和计算：把所有16进制的值相加的总和，未字节为0值 23+30+30+30+30+30+30+30+31+31+35+30+34+31+38+30+38+30+38+30+39+30+30+32+32+30+34+36+35+31+38+45+39+39+30+30+30+30+7D=800(合并得值尾字节为0) |
注意事项
1.请勿投入火中或存放在超过85度的高温环境储存使用！
2.请勿使用利器损害。
3.请勿放置在有腐蚀性物品附近。
4.请勿检修时随意更改元器件的参数、规格、型号。
5.请勿将标签放在密闭的空间内。
6.请勿***剧烈冲撞标签。
7.请勿使用重物巨力挤压标签。
